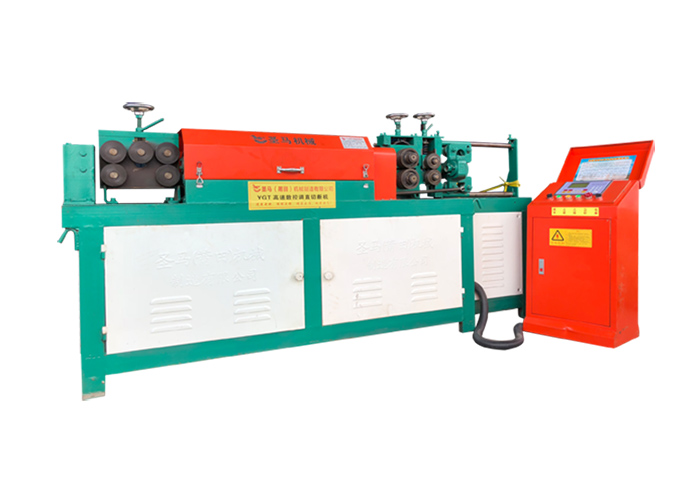

调直机的组成结构及工作原理

构造：主要由动力电机（分牵引电机与切断电机）、牵引系统、减速系统、调直框架机构、计米机构、数控面板、机体外壳及切断机构、电力开关系统等组成。

工作原理：由电动机通过皮带传动增速，使调直筒高速旋转，穿过调直筒的钢筋被调直，并由调直模清除钢筋表面的锈皮；由电动机通过另一对减速皮带传动和齿轮减速箱，一方面驱动两个传送压辊，牵引钢筋向前运动，另一方面带动曲柄轮，使锤头上下运动。当钢筋调直到预定长度，锤头锤击上刀架，将钢筋切断，切断的钢筋落入受料架时，由于弹簧作用，刀台又回到原位，完成一个循环。
